水環真空泵是用來抽吸或壓送氣體和其它無腐蝕性介質，產品在性能上有很多的特殊之處，與此同時，這些性能與它的結構有很大的關系，你知道水環真空泵的結構是什么樣子的嗎？

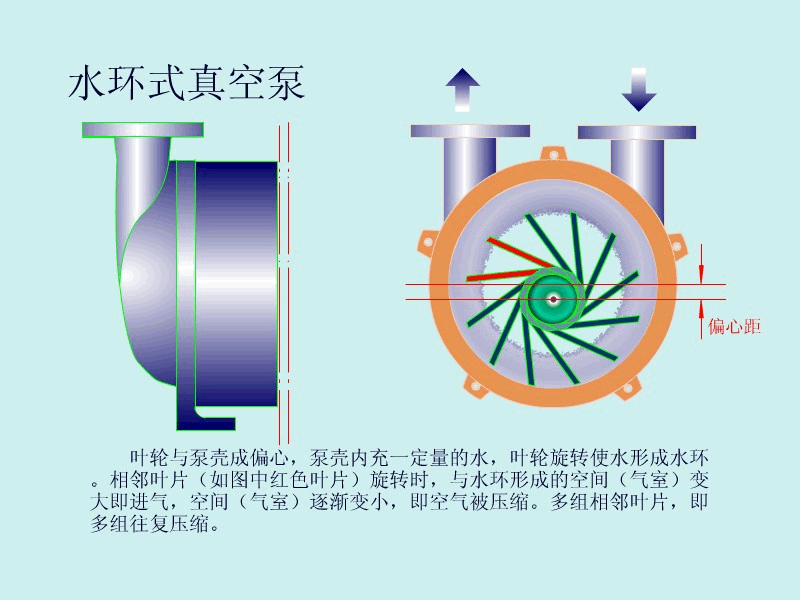

水環真空泵由泵體、前后端蓋、葉輪、軸等零件組成。進氣管和排氣管通過安裝在端蓋上的園盤之上的吸氣孔及排氣孔與泵腔相連，葉輪用鍵固定于軸上，偏心地安裝在泵體中。泵兩端的總間隙由泵體和園盤之間的墊來調整葉輪與后園盤之間的間隙由軸套（SK-1.5/3/6）推動葉輪來調整，兩端間隙保證均勻。而SK-12以上的水環真空泵軸與葉輪為過盈配合，此間隙由前端定位時確定。SK-120無軸套，其余結構與SK-6/12/30/42/60/85相同。葉輪兩端面與前、后園盤的間隙決定了氣體在泵腔內由進氣口至排氣口流動中損失的大小及其壓力。填料安裝在兩端蓋內，密封水經由端蓋中的小孔進入填料中，冷卻填料及加強密封效果。葉輪形成水環所需的補充水由供水管供給（自來水），供水管也可與汽水分離器連在一起循環供水。
如果密封形式采用機械密封時，水環真空泵密封安裝在填料空腔，無需填料，填料壓蓋換成機械密封壓蓋，其余結構相同。軸承由園螺母固定在軸上。在端蓋上安裝有園盤，園盤上設有吸、排氣孔和橡皮球閥。橡皮球閥的作用是當葉輪葉片間的氣體壓力達到排氣壓力時，在排氣口以前就將氣體排出，養活了因氣體壓力過大而消耗的功率，降低了功率消耗。
對水環真空泵的結構介紹就到這了，設備主要以泵體、前后端蓋、葉輪、軸等零件組成。歡迎致電咨詢更多產品詳情介紹。
